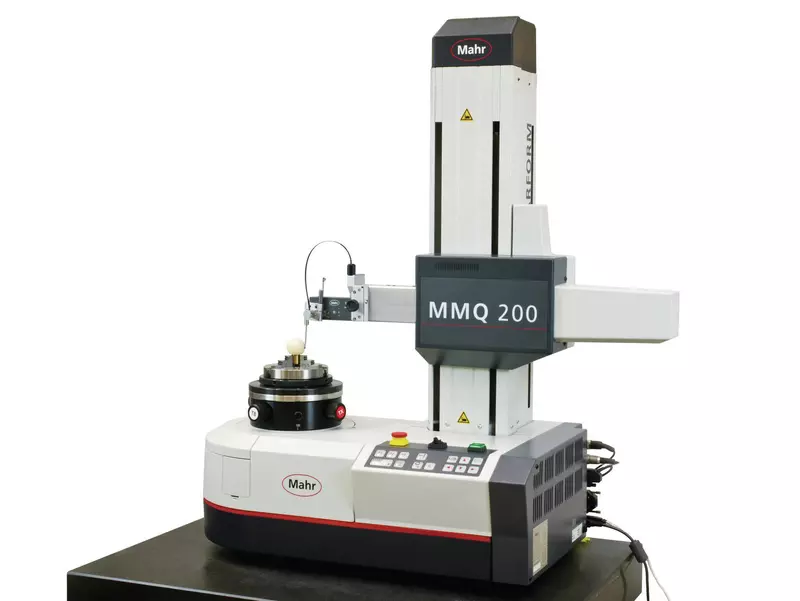

MarForm MMQ 200 Form Ölçüm Cihazı

MarForm MMQ 200, üretim ve hassas ölçüm laboratuvarınız için kompakt bir form ölçüm cihazıdır. İki versiyon halinde mevcuttur: Evrensel T20W dokunmatik prob ile veya T7W otomatik açı verilebilen dokunmatik prob ile kullanılabilir. T7W sayesinde , otomasyon seviyesini artırarak birçok durumda prob kollarının değiştirilmesine gerek kalmaz.

  • Genel Özellikler

  • Teknik Detaylar

  • Ölçüm Yetenekleri

  • Hakkında

  • Servis Hizmetleri

MMQ 200 üretim hattında veya ölçüm laboratuvarları için kompakt form ölçüm makinesidir.

  • DIN/ISO 1101’e göre form ve konum sapmalarının ölçümü
  • Tam otomatik ölçüm sekansları
  • Hassas dairesellik ölçüm ekseni (C)
  • Motorlu dikey ölçüm ekseni (Z)
  • Motorlu yatay konumlandırma ekseni (X)
  • Manuel merkezleme ve yatırma-kaldırma tablası
  • T20W manuel uzunluk ölçüm probu veya T7W motorlu prob
  • Ergonomik kontrol paneli, seçilen ölçüm programlarını başlatmak için kullanılabilir (P1, P2, P3)

T7W motorlu probu

Motorlu prob T7W birleştirildiğinde, MMQ 200 pürüzlülük ve uç ölçümleri için de kullanılabilir.
MMQ 200 bu nedenle sınıfının en evrensel ölçüm sistemidir ve rakipsiz bir fiyat/performans oranı sunar.

Dairesellik sapması (µm+µm/mm ölçüm yüksekliği) *
0,015 + 0,0003
Dairesellik sapması (µm+µm/mm ölçüm yüksekliği)**
0,03 + 0,0006
Eksenel salgı sapması (µm+µm/mm ölçüm yarıçapı) *
0,02 + 0,0001
Eksenel salgı sapması (µm+µm/mm ölçüm yarıçapı)**
0,04 + 0,0006
Merkezleme ve doğrultma tablası
manuel
Tabla çapı (mm)
160
Tabla yük kapasitesi, ortalanmış (N)
200
Devir (rpm) 50 Hz / 60 Hz
0.2-15
Ölçüm yolu, motorlu (mm), Z ekseni
250
Doğrusallık sapması / 100 mm ölçüm yolu (µm)**, Z ekseni
0,15
Doğruluk sapması / toplam ölçüm yolu (µm)**, Z ekseni
0,3
Paralellik sapması Z/C ekseni, tarama yönünde (µm/mm)
0,5
Ölçüm hızı (mm/sn), Z ekseni
0.5-30
Konumlandırma hızı (mm/sn), Z ekseni
0,5-100
Konumlandırma yolu (mm), X ekseni
150, motorlu
Konumlandırma hızı (mm/sn), X ekseni
0,5-30
  • Dairesellik
  • Silindiriklik
  • Eş eksenlilik
  • Eş merkezelilik
  • Radial Salgı
  • Toplam Salgı
  • Doğrusallık
  • Paralellik
  • Koniklik
  • Açısallık
  • Diklik
  • Eksenel Salgı
  • Düzlemsellik
  • Konik Form
  • Fourier Analiz

Form ölçüm cihazları, endüstriyel üretimde parça kalitesinin ve hassas geometrik özelliklerin kontrolü için vazgeçilmez bir çözümdür. Silindiriklik, yuvarlaklık, paralellik, düzlemsellik ve koniklik gibi kritik geometrik formların yüksek doğrulukla ölçülmesini sağlar. Bu sayede parçaların toleranslar içinde olup olmadığı kesin olarak belirlenebilir.

Modern form ölçüm sistemleri, temassız ve temaslı ölçüm teknolojilerini birleştirerek hem hızlı hem de son derece hassas analizler sunar. CNC kontrollü modeller, karmaşık şekilli parçaların ölçümünü otomatikleştirerek kullanıcı hatasını minimize eder ve ölçüm sürelerini önemli ölçüde azaltır.

Özellikle otomotiv, havacılık, medikal ve hassas mekanik üretim sektörlerinde yaygın olarak kullanılan form ölçüm cihazları, üretim kalitesini artırır, yeniden işleme ihtiyacını azaltır ve uluslararası kalite standartlarına uygunluğu garanti altına alır.

Mahr Form Ölçüm Cihazları – Endüstriyel Kalitenin Güvencesi

Yüksek hassasiyetin ve tekrarlanabilirliğin kritik olduğu modern üretim ortamlarında, Mahr form ölçüm cihazları, kalite kontrol süreçlerinin vazgeçilmez bir parçası haline gelmiştir. Mahr’ın yenilikçi teknolojisi, parçaların geometrik doğruluğunu mikron altı hassasiyetle analiz ederek üretimde mükemmelliği mümkün kılar.

Silindiriklik, yuvarlaklık, koniklik, paralellik ve düzlemsellik gibi kompleks formların ölçümünde, Mahr cihazları sadece doğruluğuyla değil, aynı zamanda kullanıcı dostu arayüzü, hızlı ölçüm süresi ve güçlü veri analiz yazılımlarıyla da öne çıkar. CNC destekli tam otomatik sistemlerden, laboratuvar tipi hassas ölçüm çözümlerine kadar geniş bir ürün yelpazesi sunar.

Profesyonel servis ve bakım hizmetlerimizle ölçüm cihazı ve sistemlerinizin doğruluk, güvenilirlik ve uzun ömürlülüğünü garanti altına alıyoruz.

Servis Hizmetlerimiz:

  • Periyodik Bakım: Makinelerinizin performansını korumak için düzenli bakım hizmetleri sunuyoruz.
  • Kalibrasyon ve Doğrulama: Yüksek hassasiyetli ölçümler için cihazlarınızı uluslararası standartlara göre kalibre ediyoruz.
  • Arıza Tespiti ve Onarım: Olası arızaları en kısa sürede tespit edip sorunları gideriyoruz.
  • Yazılım Güncelleme ve Destek: Sistem yazılımlarınızı güncelleyerek yeni özellikler ve gelişmiş arayüzler sunuyoruz.
  • Yedek Parça ve Aksesuar Temini: Orijinal yedek parça ve aksesuarlarla cihazlarınızın sorunsuz çalışmasını sağlıyoruz.

Deneyimli ekibimizle hızlı ve güvenilir servis çözümleri sunarak üretim süreçlerinizin aksamamasını sağlıyoruz. Kesintisiz ölçüm hassasiyeti için bize ulaşın!
