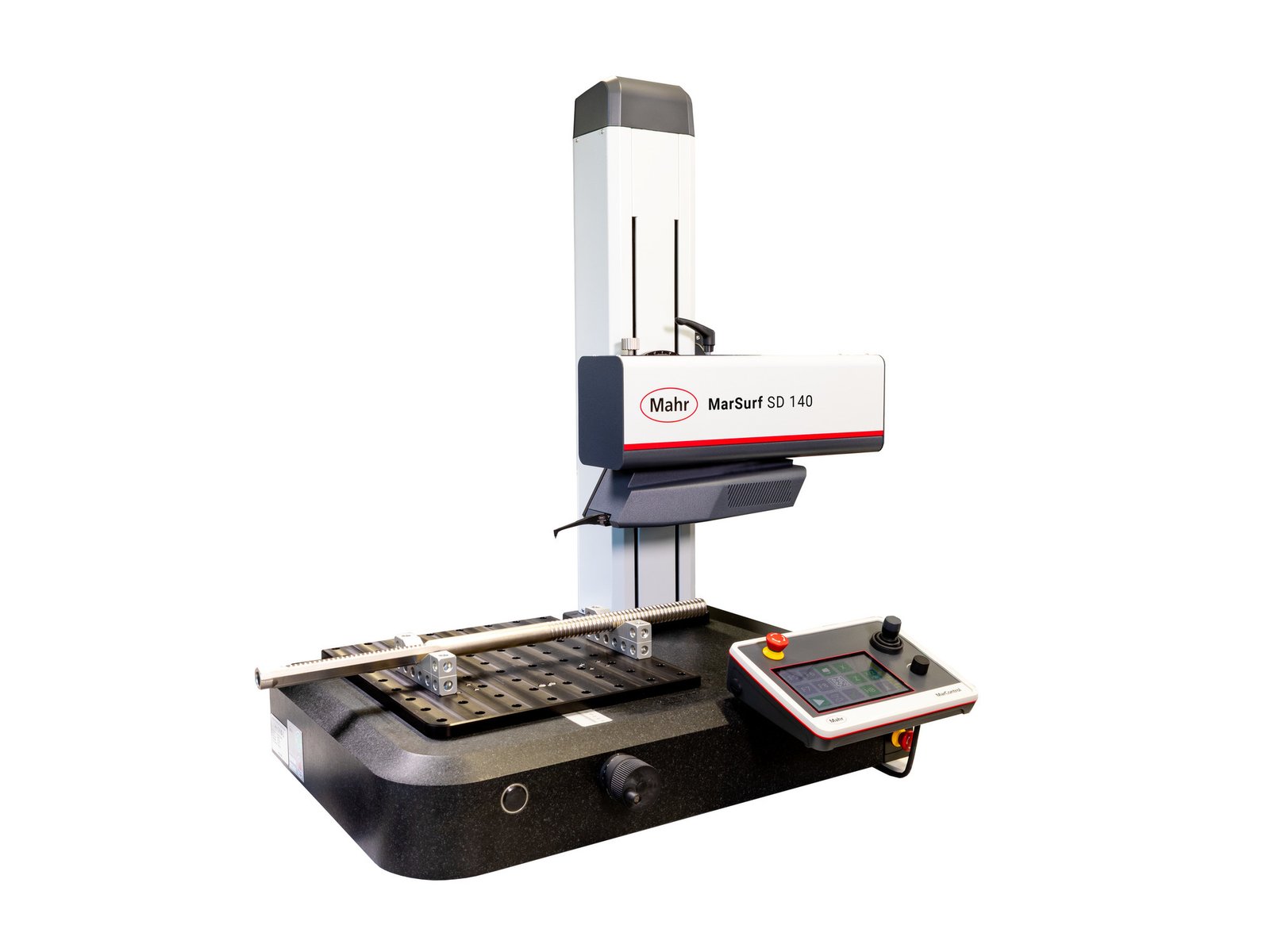

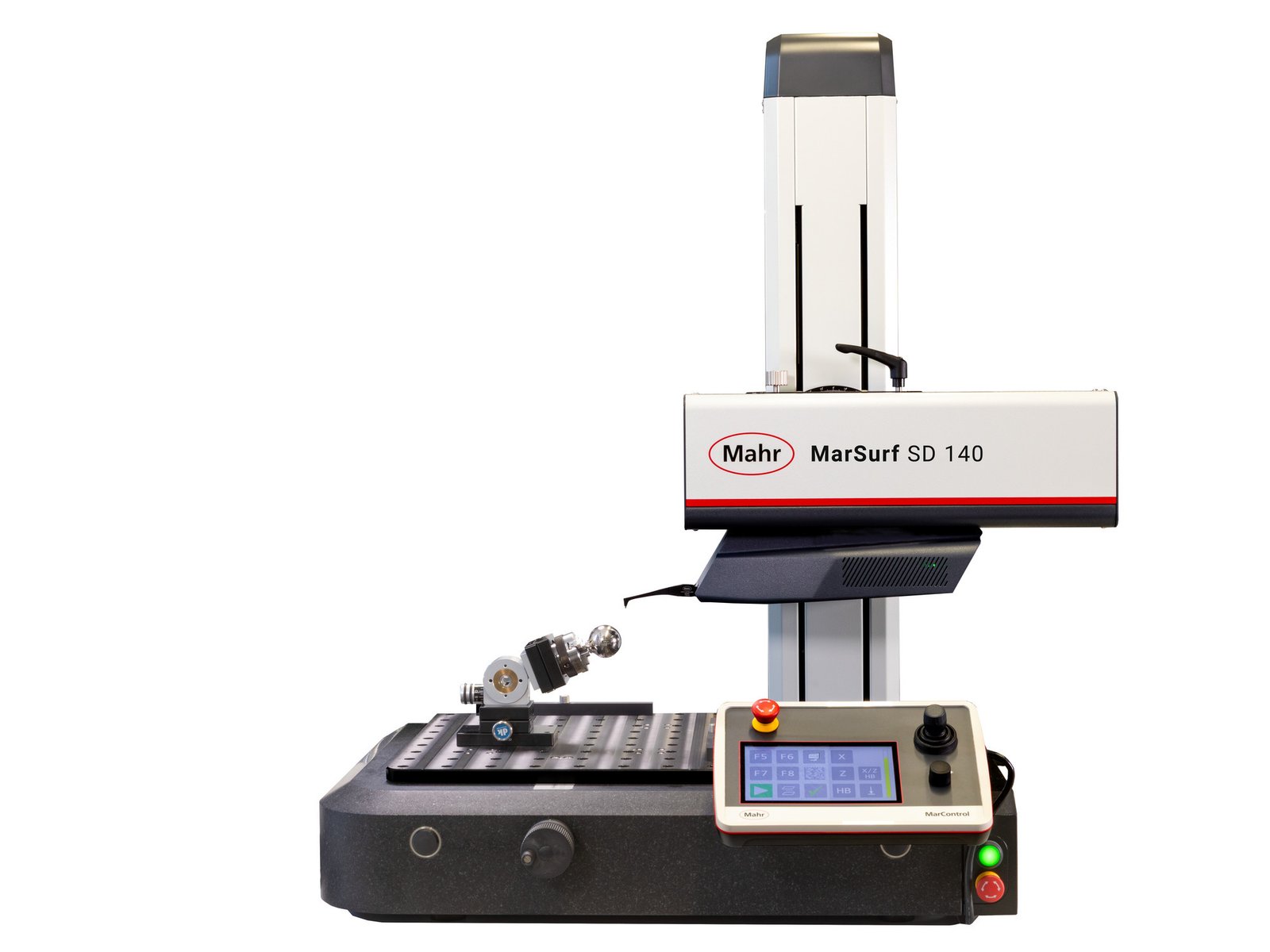

Mahr MarSurf SD 140 Kombine Pürüzlülük ve Kontur Ölçüm İstasyonu

SD Serisi Kombine Pürüzlülük ve Kontur Ölçme Makineleri

Mahr’ın MarSurf SD 140 ve SD 140 AG 11 modelleri, pürüzlülük ve kontur ölçümünü aynı anda gerçekleştiren yüksek hassasiyetli cihazlardır. Bu cihazlar, üretim ve kalite kontrol süreçlerinde maksimum doğruluk ve verimlilik sunar.

Genel Özellikler

Eş Zamanlı Ölçüm Teknolojisi: Her iki model de, pürüzlülük ve kontur verilerini aynı anda kaydederek, tek bir ölçümle iki farklı parametre elde edilmesini sağlar. Bu sayede zaman ve maliyet tasarrufu sağlanır.

Yüksek Hassasiyetli Prob Sistemi: Cihazlar, yeni geliştirilmiş dokunsal prob sistemi ile donatılmıştır. Bu sistem, ölçüm verilerini bir kez alır ve yazılım aracılığıyla her iki parametre için de değerlendirme yapar.

Modüler Yapı ve Esneklik: Farklı X ekseni uzunlukları (140 mm), Z ekseni yükseklik seçenekleri (350 mm) ve motorlu veya manuel TY ekseni ayarlarıyla sunulur. Bu modüler yapı, cihazın çeşitli uygulamalara uyum sağlamasını ve farklı otomasyon seviyelerine adapte olmasını mümkün kılar.

Hızlı ve Kolay Prob Değişimi: Prob kolu ünitesi, manyetik arayüz sayesinde kolayca değiştirilebilir. Chip tanıma ve otomatik dokunsal kuvvet seçimi özellikleri, kullanıcı hatalarını minimize eder ve ölçüm güvenilirliğini artırır.

Geniş Uygulama Alanı: Otomotiv, makine mühendisliği, havacılık ve optik endüstrileri gibi alanlarda, örneğin krank milleri, kam milleri, bağlantı çubukları, motor ve şanzıman bileşenleri gibi parçaların ölçümünde kullanılır.

MAHR MarSurf SD 140 BG 12 Kombine Pürüzlülük ve Kontür Ölçme Makinesi
MarSurf SD 140 AG 11 ÖzellikleriMarSurf SD 140 AG 11 Özellikleri
X Ekseni: 140 mmX Ekseni: 140 mm
Z Ekseni: 350 mm-ManuelZ Ekseni: 350 mm-Motorize CNC
TY Ekseni: Manuel ayarTY Ekseni: Motorize veya manuel ayar
Prob Sistemi: Yeni geliştirilmiş dokunsal prob sistemiProb Sistemi: Yeni geliştirilmiş dokunsal prob sistemi
Bağlantı Sistemi: Manyetik arayüz ile kolay prob değişimiBağlantı Sistemi: Manyetik arayüz ile kolay prob değişimi
Detaylı Bilgi İçin Broşürü İndirin

  • Teknik Detaylar

  • Uygulamalar

  • Yükleme

  • Aksesuarlar

Çözünürlük
0.8 nm
Ölçüm hızı
0,02 mm/s – 10 mm/s;
pürüzlülük ölçümleri için
0,1 mm/s – 0,5 mm/s tavsiye edilir
Hareket uzunluğunun başlangıcı (X`te)
0,1 mm
Hareket uzunluğunun sonu (X`te)
130 mm
Konumlandırma hızı
0,02 mm/s – 200 mm/s
Ölçüm aralığı mm

13 mm (100 mm probe arm)
26 mm (200 mm probe arm)
Hareket uzunlukları
0,1 mm – 130 mm veya 260 mm
Ölçüm kuvveti
0,5 mN – 30 mN, yazılım ile ayarlanabilir

Makine yapımı
Makaralı yataklar, dişler, dişli çubuklar, bilyalı vidalar, miller, raflar, bilya başlıkları, valfler

Üretim alanına yakın ölçüm
Kısmi veya tam otomatik proseslerde kontur ve yüzey pürüzlülüğü ölçümü

Otomotiv sektörü
Silindir bloğu, silindir başlığı, krank mili, kam mili, valfler, direksiyon, şanzıman, enjeksiyon sistemleri, turboşarj dahil motor parçaları

Tıp
Kalça veya diz endoprotezleri için kontur ve yüzey pürüzlülük ölçümü, medikal vidalar için kontur ölçümü, diş implantları için kontur ve yüzey pürüzlülük ölçümü

Optik
Asferik lenslerde kontur ve yüzey pürüzlülüğü ölçümü

  • MidRange LD, MarSurf XCR 20 yazılımı, Mahr lisans anahtarı dahil MarSurf XCR 20
  • TFT monitör
  • MCP 21 manuel kontrol paneli
  • LP D 14-10-2/60 LP D 14-10-500 prob sistemi ve prob kollarına sahip MarSurf LD 130 veya LD 260 sürücü ünitesi
  • Contour 1 için kalibrasyon standardı, hassasiyet sınıfı 1
  • 700 mm x 550 mm HG granit plaka ve kontrol modülüne sahip MarSurf ST 500 CNC ölçüm standı
  • Titreşim sönümleme öğesi seti
  • CT 300 XY tablası
  • ST 750 ölçüm standı
  • Paralel mengene
  • V bloğu, ekipman tablası
  • Ölçüm bölmesi
  • Kapsamlı bir prob kolu yelpazesi

Yazılım seçenekleri:

  • Profil işleme seçeneği
  • MarWin için baskın dalgalılık seçeneği (WDc)
  • ISO 13565-3 yüzey parametreleri seçeneği
  • Kullanıcı tanımlı parametreler seçeneği (uygulama tasarım ekibi parametre veya işi gereklidir)
  • Topografi seçeneği (yalnızca MarWin MarSurf XT)
  • MarSurf XT seçeneği ve MfM / MfM plus
  • Dişli değerlendirmesi seçeneği
  • MarSurf LD 120 / MarWin için çift tarama ucu seçeneği
  • Şev değerlendirme seçeneği (Bosch standardına uygun)
  • QS-STAT / QS-STAT Plus seçeneği
  • Dijital G/Ç seti seçeneği
