3D Taramadan CAD’e Kolaylaştırılmış Geçiş

Tarama verilerinden CAD’e geçiş sürecini kolaylaştırmak, tersine mühendislik için doğru araç setinin seçilmesini gerektirir. Ancak birçok yazılım platformu, ürün tasarımcılarını iş akışlarını kesintiye uğratan ve hata riskini artıran birden fazla araç arasında geçiş yapmaya zorlar. Ayrıca, bazı gelişmiş tarama-CAD araçları genellikle dik bir öğrenme eğrisine sahiptir, bu da benimsemeyi yavaşlatabilir ve tersine mühendisliği genel kullanıcılar için daha az erişilebilir hale getirebilir.

Tersine mühendislik süreci gürültülü veya eksik verilerle başlarsa ne olur?

Ham tarama verileri (nokta bulutları veya üçgen ağlar) genellikle temizlenmesi veya interpolasyon yapılması gereken gürültü veya boşluklar içerir. Aksi takdirde, kötü işlenmiş veriler, CAD modelinde yanlışlıklara yol açabilir veya tasarıma gereksiz karmaşıklık ekleyebilir. Tarama verileri aşırı gürültülü ve düşük çözünürlüklü olduğunda, düzlemler, silindirler veya delikler gibi temel öğelerin çıkarılması daha zor hale gelir. Ürün tasarımcıları, bu öğeleri CAD yazılımında manuel olarak yeniden oluşturmak zorunda kalır; bu süreç zaman alıcıdır ve tahminler, yaklaşıklıklar ve hatalara açıktır.

Tüm yazılımlar ham tarama verilerini düzenlenebilir parametrik CAD modellerine dönüştürebilir mi?

Birçok yazılım aracı, otomatik öğe tanıma konusunda zorlanır ve yüzeylerin, boyutların ve öğelerin yeniden oluşturulması için manuel rekonstrüksiyon gerektirir. Bu, tasarım sürecine ekstra zaman eklemekle kalmaz, aynı zamanda deneme-yanılma iterasyonlarını da artırır. Özellikle serbest formlu veya organik şekiller için ağ verilerini pürüzsüz ve doğru NURBS veya parametrik yüzeylere dönüştürmek oldukça zordur. Doğru araçlar olmadan, ürün tasarımcıları CAD modellerinin kullanılabilirliğini tehlikeye atabilecek boşluklar, örtüşmeler veya aşırı basitleştirilmiş geometrilerle karşılaşabilir.

Üçgenlenmiş bir yüzey doğrudan CAD yazılımına aktarıldığında ne olur?

Bu, statik ve düzenlenemez bir yüzeyle sonuçlanır; görsel referans için kullanışlı olsa da tasarım bilgisi çıkarmak için etkisizdir. Çoğu CAD yazılımı, modelleme sürecindeki kullanılabilirliğini sınırlayan ağ düzenleme, hizalama ve öğe tanıma araçlarından yoksundur.

Sonuç olarak, ürün tasarımcıları tersine mühendislik sürecine yüksek kaliteli verilerle başlamalıdır. Ayrıca, sezgisel ve zengin, eksiksiz bilgi sağlayan doğru tarama-CAD araç setine ihtiyaç duyarlar. Ancak bu şekilde CAD modellerini doğru ve verimli bir şekilde oluşturabilirler.

Çözüm: CAD’e en hızlı yolu sunan verimli, sezgisel ve entegre taramadan CAD’e geçiş yazılımı

Verimlilik
Öğe çıkarmayı basitleştiren ve parametrik bilgilerin CAD yazılımına aktarılmasını sağlayan bir yazılımla, ürün tasarımcıları daha verimli çalışabilir. Veri toplama platformunda geçirdikleri süreyi optimize edebilir ve tercih ettikleri CAD yazılımına daha hızlı geçiş yapabilirler.

Basitlik
Sezgisel bir arayüz ve rehberli iş akışları sunan kullanıcı dostu bir yazılım modülü, tarama verileri ile CAD arasındaki boşluğu kapatmak için genellikle gerekli olan dik öğrenme eğrisini ortadan kaldırır. Bu tarama-CAD yazılımı, her seviyedeki kullanıcıların optimal sonuçlar elde etmesini sağlar.

Entegrasyon
Veri toplama ve öğe çıkarmayı tek bir ortamda birleştiren bir yazılım platformu, ürün tasarımcılarının yalnızca bir arayüz öğrenmesine olanak tanıyarak yazılım benimsemesini kolaylaştırır ve tersine mühendisliği herkes için daha erişilebilir hale getirir.

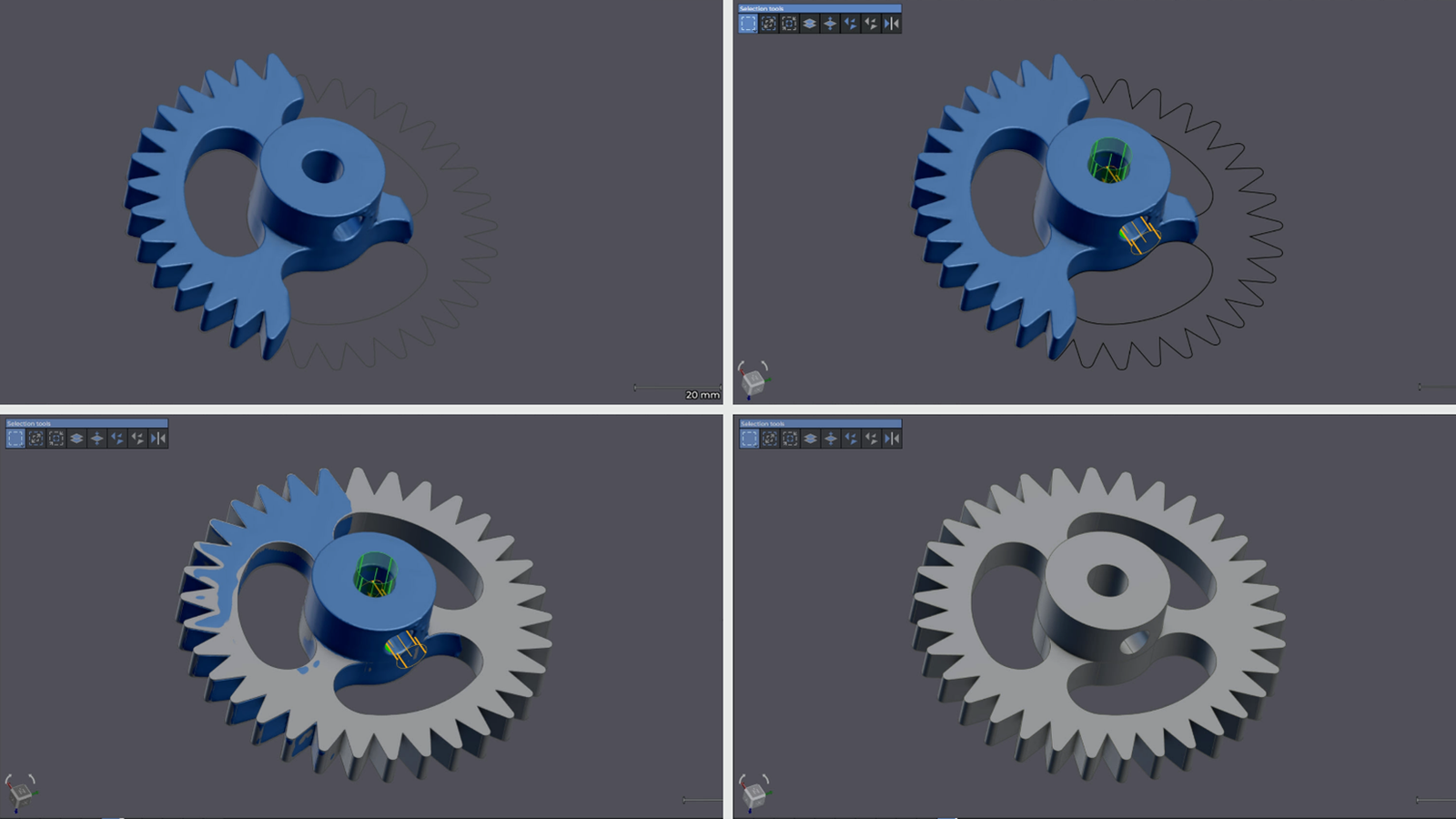

Parametrik CAD Modellerine Tek Taraflı Akış
Bu tek yönlü yol, yalnızca tarama-CAD yazılımının tüm çıkarılan öğeleri düzenlenebilir parametreler olarak CAD yazılımına sorunsuz bir şekilde aktarabilmesi durumunda mümkündür. Bu, ürün tasarımcılarının eksik bilgi aramak için sürekli olarak veri toplama platformuna dönmek zorunda kalmasını önler.

FARO CREAFORM’un Scan-to-CAD yazılım modülü, metroloji sınıfı 3D tarayıcılarıyla birlikte bu gereksinimleri karşılayarak CAD’e en hızlı yolu sunan verimli, sezgisel ve entegre bir çözüm sağlar.

FARO CREAFORM’un Scan-to-CAD yazılımıyla ürün tasarımcıları, daha az iterasyonla daha özelleştirilmiş tasarımlar elde eder.

FARO CREAFORM’un Scan-to-CAD yazılımı ve 3D tarayıcıları, ürün tasarımcılarının pazara daha hızlı çıkmalarını sağlamak için süreci kolaylaştırarak daha özelleştirilmiş tasarımlar oluşturmasına yardımcı olur.

Daha İyi, Daha Özelleştirilmiş Tasarım ile Mükemmel İlk Uyum
Metroloji sınıfı 3D tarayıcılar, yüksek kaliteli verileri tek bir ölçüm oturumunda yakaladığından, ürün tasarımcıları daha zengin ve kapsamlı tasarım bilgisi elde eder. Bu, mükemmel ilk uyumu sağlayacak tasarımlar oluşturmalarına yardımcı olur.

Akıcı Tasarım Süreci
Tek taramalı veri toplama ve canlı ağ görselleştirme, eksik verileri toplamak için birden fazla saha ziyaretine gerek kalmamasını sağlayarak değerli zaman ve kaynak tasarrufu yapar. Başlangıçta gerekli tüm bilgilerin mevcut olmasıyla, ürün tasarımcıları iterasyonları en aza indirebilir, tersine mühendisliği hızlandırabilir ve tasarım sürecini kolaylaştırabilir.

Pazara Daha Hızlı Çıkış
Sezgisel ve kullanımı kolay bir arayüz aracılığıyla daha zengin veriler sağlayarak, ürün tasarımcıları daha verimli çalışabilir. Bu akıcı süreç, daha az revizyonla daha kısa sürede daha yüksek kaliteli ürünler oluşturmalarını sağlar ve pazara daha hızlı çıkmalarına olanak tanır.
